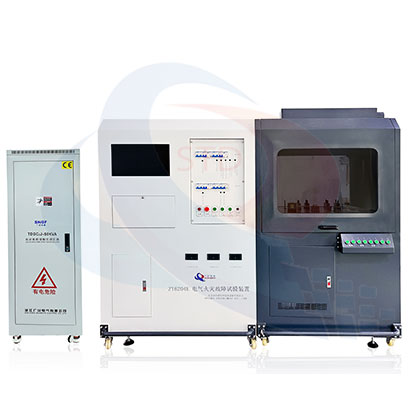

ZY6204B-JY 簡易型電氣火災故障模擬試驗設備
ZY6204B-JY簡易型電氣火災故障模擬試驗設備 ，適用于模擬電路電氣火災及現象分析、火災現象、過流測試、高壓放弧測試。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍：
1.1適用于模擬電路電氣火災及現象分析。
1.2火災現象：
1.2.1過流測試
1.2.2高壓放弧測試。
1.2.3短路
二、實驗項目：
短路引燃實驗；
過載引燃實驗；
局部過熱引燃實驗；
火花放電引燃實驗；
設備烤燃實驗。
二、主要參數
2.1儀器組成：由控制系統 、高壓放電組件，負載可調電阻箱、測試工裝組成；
2.2材質：整機機架采用1.5mm厚SUS304不銹鋼焊接，表面靜電高溫烤漆；工裝及治具采用防火耐腐蝕絕緣性良好的酚醛塑料板.
2.3 輸入電壓：220V/50HZ ,高壓裝置輸出電壓15KV ；
2.4過流測試：
2.4.1變壓器功率：2.0KVA；
2.4.2試驗電壓：6V；
2.4.3試驗電線：0.5mm2
2.4.4過流：300A.
2.5高壓放弧測試：
2.5.1輸出電壓：15kv；
2.5.2拉弧距離：0~1.5mm；
2.5.3試驗接觸：采用電機自動驅動接觸。
2.6短路模擬：
2.6.1相線與零線短路；
2.6.2短路電流：300A；
2.6.3短路電壓：6V；
2.6.4短路功率：2.0kw
2.6.5短路方式：接觸式短路。
2.7電流加載系統具有跳閘后電壓自動回零、試驗溫度及試驗時間可設定、記錄儀可顯示溫度及電流、有過電流保護、零電壓啟動等功能；同時進行電路進行三級保護.
2.8采用高精度采集卡，收集試驗時的溫度、電流、電壓等多方面的數據，產生時實時測試的電氣火災時的真實信息，并經微機分析判定直接得出結果；
2.9控制系統：采用PLC+觸摸屏控制；
2.10產品尺寸：L*W*H 1.35*0.65*1.0m
2.11設有觀察窗,采用高溫玻璃.
2.12帶排風系統和通風系統
2.13試驗裝置：過流測試裝置、高壓放弧測試裝置各一套；
2.14點燃物：脫脂棉+阻燃物；
2.15溫度測量:采用0.5mm k型熱電偶測量；
2.16控制部分：采用PLC+觸摸屏程序控制。
