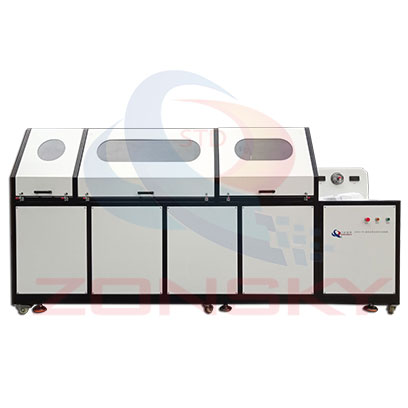

ZY6501 消防水帶水壓綜合試驗機
消防水帶耐壓試驗機由三部分組成，第一部分試驗水帶的水壓耐壓，爆破壓力等；第二部分試驗水帶的延伸率和扭轉率。第三部分是計算機集成控制柜。消防水帶耐壓試驗機采用水帶自動夾緊密封技術，解決了老式試驗機水帶夾緊密封費時費力的難題。試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表。
應用范圍：
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
一、適用范圍
1、適用于GB6246-2011中規定的規格為Ф25mm、Ф40mm、Ф45mm、Ф50mm、Ф65mm、Ф80mm、Ф100mm、Ф125mm、Ф150mm，型號為8型、10型、13型、16型、20型、25型的消防水帶試驗。
2、廣泛應用于生產工廠、產品質量檢驗所、科研院校等單位對各種消防水帶的生產檢驗和開發研究。
二、符合標準
1、符合GB6246-2011《消防水帶》試驗標準。
1、符合GB6246-2011《消防水帶》試驗標準。
三、主要特點
1、整套由三部分組成，第一部分試驗水帶的水壓耐壓，爆破壓力等；第二部分試驗水帶的延伸率和扭轉率。第三部分是計算機集成控制柜。
2、采用水帶自動夾緊密封技術，解決了老式試驗機水帶夾緊密封費時費力的難題。試驗由計算機自動控制，并全程記錄試驗數據，可按要求自動生成報表，使水帶試驗實現高效自動化。占地小，結構緊湊，自動化程度高，循環用水，工作穩定，配件齊全。
3、安全措施：
a)、高壓系統采用雙保險防范措施，即壓力變送器控制水壓，電接點壓力表控制水壓。一方面如有失效，另一方面也可保證試驗人員和設備的安全。
b)試驗有可能著水部分的水帶兩端夾固裝置全密封防水，加24V低電壓控制，再加時間繼電器控制，防水防電防失靈，三層保護。
4、加壓系統由進口液體增壓泵等組成，主要完成系統的加壓和保壓工作，可確保長時間試驗的加壓及保壓?？刂啤@示系統主要完成控制驅動氣體的壓力，控制卸壓，及時顯示壓力，控制加壓等工作。可采用微機控制試驗過程，實時顯示試驗壓力時間曲線，試驗結果可自動保存，也可打印輸出，斷電能自動保存；輸出壓力、保壓時間等參數可在允許范圍類自由設定；自主研發的專用控制軟件，成熟穩定，保證整個試驗過程完全符合相關國家標準。
3.5整體設計合理，維修保養方便快捷。自動恒壓，輕微滲漏自動補充恒定壓力。高壓管路超數倍制作，經久耐用。
四、主要參數
1、試驗介質：水（循環使用，帶過濾裝置）
2、高壓泵壓力：0~17Mpa
3、升壓速率：5~10Mpa/min
4、試驗長度：1.2m
5、水帶旋轉速度：：27±1R/min
6、保壓時間：0~99.99min可設定
7、試樣爆破壓力：0~12Mpa
8、水壓源：采用三缸的電動往復汞，工作壓力：0~17Mpa
9、高壓泵出水量：162/min
10、快速水泵進水量：25L/min
11、穩壓裝置：當水壓不高于3.0mpa，經過穩壓后壓力波動值≤0.10mpa
12、穩壓裝置耐壓：≥30mpa
13、壓力采集精度：±0.005mpa
14、壓力采集間隔：0.15
15、電源電壓：AC380V三相四線制
16、電機功率：5.5KW
17、整機功率：7.5KW
18、外形尺寸：
主機體積（約）長3m×寬0.85m×高1.65m
主機重量：1200kg
控制柜（約）長1.38m×寬1.15m×高1.6m
1、試驗介質：水（循環使用，帶過濾裝置）
2、高壓泵壓力：0~17Mpa
3、升壓速率：5~10Mpa/min
4、試驗長度：1.2m
5、水帶旋轉速度：：27±1R/min
6、保壓時間：0~99.99min可設定
7、試樣爆破壓力：0~12Mpa
8、水壓源：采用三缸的電動往復汞，工作壓力：0~17Mpa
9、高壓泵出水量：162/min
10、快速水泵進水量：25L/min
11、穩壓裝置：當水壓不高于3.0mpa，經過穩壓后壓力波動值≤0.10mpa
12、穩壓裝置耐壓：≥30mpa
13、壓力采集精度：±0.005mpa
14、壓力采集間隔：0.15
15、電源電壓：AC380V三相四線制
16、電機功率：5.5KW
17、整機功率：7.5KW
18、外形尺寸：
主機體積（約）長3m×寬0.85m×高1.65m
主機重量：1200kg
控制柜（約）長1.38m×寬1.15m×高1.6m
控制柜重量：150kg
