ZY6486D 煙溫箱火災探測器綜合檢測儀
煙溫箱火災探測器綜合檢測儀適用于標準GB20517-2006 《獨立式感煙火災探測報警器》、GB 4715-2005 《點型感煙火災探測器》、GB 30122-2013 《獨立式感溫火災探測報警器》、GB 4716-2005 《 點型感溫火災探測器》、GB 16280-2014 《線型感溫火災探測器》。
- 適用范圍
- 符合標準
- 主要特點
- 主要參數
- 技術服務
ZY6486D煙溫箱火災探測器綜合檢測儀
● 檢測項目
● 感煙火災探測報警器產品測試項目
包含：響應閾值試驗、重復性試驗、方位試驗、一致性試驗、氣流試驗、環境光線試驗、高溫試驗；
● 感溫火災探測報警器產品測試項目
包含：方位試驗、動作溫度試驗、響應時間試驗、25℃其實響應時間試驗、高溫響應試驗、環境試驗前響應時間試驗、標準溫度的定溫報警動作溫度試驗、標準溫度的差溫報警動作性能試驗、環境溫度變化條件下的響應性能試驗；
● 適用于標準GB20517-2006 《獨立式感煙火災探測報警器》、GB 4715-2005 《點型感煙火災探測器》、GB 30122-2013 《獨立式感溫火災探測報警器》、GB 4716-2005 《 點型感溫火災探測器》、GB 16280-2014 《線型感溫火災探測器》；
● 主要技術特點
● 感煙檢測項目特點
● 重復性試驗,可一鍵啟動，報警自動識別，自動完成發煙、停止、記錄、換氣，循環六次試驗；
● 方位試驗，可一鍵啟動，報警自動識別，自動完成發煙、停止、記錄、換氣，循環8個角度試驗、角度復位；
● 一致性試驗，可一鍵啟動，報警自動識別，自動完成角度旋轉、發煙、停止、記錄、換氣、角度復位；
● 氣流試驗，可一鍵啟動，報警自動識別，自動完成角度旋轉、發煙、停止、記錄、換氣、風速切換、角度復位；
● 環境光線試驗，可一鍵啟動，報警自動識別，自動完成角度旋轉、閃光箱工作、發煙、停止、記錄、換氣，角度復位?？墒謩?dòng)開啟閃光開、閉；
● 高溫試驗，可一鍵啟動，報警自動識別，自動完成角度旋轉、冷態閾值試驗、加熱、保溫、高溫閾值試驗、記錄、角度復位。可查看溫度曲線；
● 響應閾值試驗,可一鍵啟動，報警自動識別，自動完成發煙、停止、記錄、換氣；
● 可自定義條件試驗，研發專用，此界面可手動切換風速、角度微調、發煙器校準、選擇觸發方式、停煙保持、濃度保持、手動升溫、觸發切換、光密復零手動控制；
● 感溫檢測項目
● 方位試驗，一鍵啟動，報警自動識別，自動完成換氣、降溫、記錄、試樣角度旋轉，循環8個角度檢測；
● 動作溫度試驗，一鍵啟動，自動角度旋轉到位、報警識別、升溫速率切換、記錄、換氣、降溫；
● 響應時間試驗，一鍵啟動，自動角度旋轉到位、報警識別、記錄、換氣、降溫，分別檢測1℃/min、3℃/min、5℃/min、10℃/min、20℃/min、30℃/min升溫速率條件下的響應時間；
● 25℃其實響應時間試驗，一鍵啟動，自動角度旋轉到位、報警識別、記錄、換氣、降溫，分別檢測3℃/min、20℃/min升溫速率條件下的響應時間；
● 高溫響應試驗，一鍵啟動，升溫、保持、分別按3℃/min、20℃/min升溫速率檢測響應時間；
● 環境試驗前響應時間試驗，一鍵啟動，分別按3℃/min、20℃/min升溫速率檢測測響應時間；
● S、R型附加試驗，分別在最大響應時間方位和最小響應時間方位上，以5±2℃、20±2℃、35±2℃、50±2℃起始溫度，按10℃/min、20℃/min、30℃/min升溫速率檢測響應時間；
● 可自定義條件試驗，研發專用，此界面可手動切換風速、角度微調、升溫速率自定義試驗等。
● 儀器材質及組成
● 儀器箱體材質：主體冷板噴塑。部分結構件為不銹鋼；
● 外形尺寸：主體2600*780*1530(mm)，一體式制冷機組600*400*500(mm)；
● 具體組成部件：
● 環形箱體：有效工作截面尺寸400*400mm，工作段長度〉1100mm，保溫層厚度40mm；
● 控制器：觸摸屏操作，7英寸高清電阻屏，分辨率800*600；
● 上位機：處理器i5，顯示器23.8英寸，內存8G，固態硬盤256G，包含專用組態軟件；
● 光學密度計：反射式，隔震設計，自動零點修正，自動修正煙塵污染的測量偏差，允許工作溫度最高75℃。配置電動防護罩；
● 氣溶膠發煙器：程序控制自動發煙，由控制主機閉環控制升煙速率，自動清除管路余煙；
● 循環風/混煙插箱：六組調速風扇，PWM風速控制，兩層混煙板；
● 加熱插箱：PID控溫的多組PTC加熱器；
● 制冷機組（出風口16℃）：風冷一體式，獨立于環形箱體之外，通過進風口與箱體相連；
● 標準閃光燈箱：外形尺寸380*380*380mm，燈管色溫4000K；
● 電動安裝吊盤：程序控制旋轉角度，自動調整煙感安裝吊盤方位角，帶轉接板；
● 排煙換氣機構：含大流量風機、止回閥、管路；
● 進氣凈化裝置：環境塵埃過濾器，保持煙箱內進氣的潔凈。
● 聲波振動感知裝置：含傳感器、識別電路、聲波導管。由程序自主判定煙感報警狀態。
● 風速計：管道專用型。標定煙箱工作風速。
● 減光片：用于光學密度計的校準。帶一年計量證書；
● 設備自帶腳輪(帶剎車），煙箱整機可整體升降調節（150mm)。
● 主要技術參數
● 工作風速，0.1m/s~1.3m/s，連續可調。已預置0.2m/s、0.8m/s、1m/s風速；
●工作環境溫度 13℃ ~ 35℃；
●試驗箱內部工作溫度，RT ~ 55℃（感煙探測器檢測模式時）、RT~180℃（感溫探測器檢測模式時）；
●升溫速率，預設0.2℃/min、1℃/min、 2℃/min、3℃/min、5℃/min、10℃/min、20℃/min、30℃/min控溫曲線；
●樣品安裝臺：旋轉角度：0～360℃，步進電機驅動，軟件控制；方位個數：0～12位；
●氣熔膠發生器：發煙介質，醫用液體石蠟；
●煙霧顆粒范圍 0.5μm~1.0μm；
●升煙范圍0～2.00dB/m；升煙速率：0.015dBm-1min-1≤△m/△t≤0.1dBm-1min-1；
●光學密度計量程及分辨率 0～2.00dB/m，分辨率0.001dB/m，測量誤差：（m×5%+0.02）dB/m；
●光學密度計探測光束 波長850nm，光學測量總長度780mm；
●恒定煙濃度波動率 不大于±0.01dBm-1；
●加熱器功率 12KW；
●輸入電壓 AC380V，AC220V；
●軟件控制
●試驗曲線界面：有煙濃度曲線、升煙速率曲線、溫升曲線；
●煙濃度曲線可導出，最大存儲數據量為10000個（點），數據周期2~10s可選,導出格式為Excel。
●試驗數據記錄：標準檢測的數據可分類自動存儲，每項最大為10000條，輸出格式為Excel。
●接口功能
●串口（485）功能：控制柜端輸出煙濃度數據、溫度數據、風速數據、角度數據、動作信號等至上位機?？商峁┩ㄐ艆f(xié)議；
●觸發輸入（開關量）功能：能自動識別（獨立煙感）、開關量輸入（總線煙感、總線溫感），開關量輸入為10組。
相關檢測儀器
-

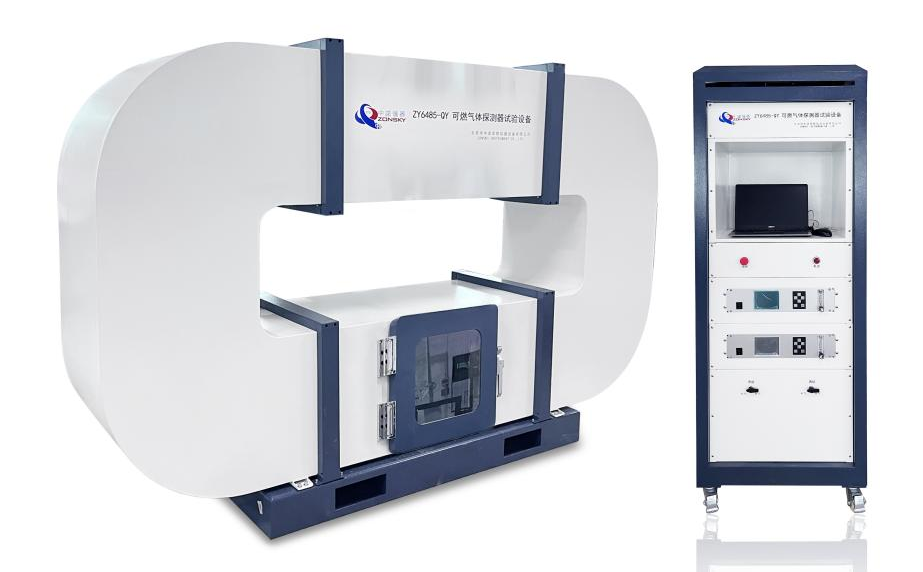

ZY6485 可燃?xì)怏w探測器試驗裝置
