一、適用范圍：

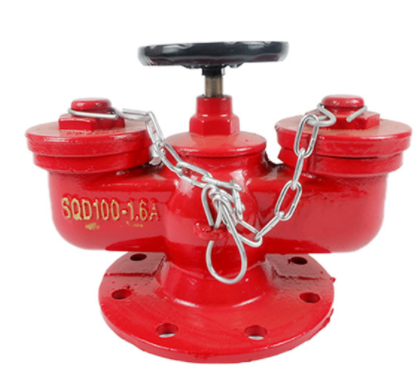

1.1適用于消防水泵接合器密封性能試驗、水壓強度試驗；
1.2適用于公稱壓力為1.6MPa、2.5MPa、4.0MPa；
1.3接合器出口公稱通徑為100mm、150mm；
1.4連接方式：法蘭式和螺紋式；
1.5安裝型式：地上式、地下式、墻壁式和多用式。
二、符合標準：
2.1符合GB3446-2013《消防水泵接合器》第5.5節“密封性能”；
2.2符合GB3446-2013《消防水泵接合器》第5.6節“水壓強度性能”；
2.3符合GB3446-2013《消防水泵接合器》第5.7.3節“開啟壓力和啟閉壓差”。
主要性能參數：
3.1儀器組成：由壓力源、試驗部分、操作控制部分組成；
3.2壓力源：
3.2.1試驗介質：水（循環使用，帶過濾裝置）；
3.2.2試驗壓力：0.5Mpa~6MPa；
3.2.3高壓泵壓力：0~10Mpa；
3.2.4升壓速率：0.5~5Mpa/min；
3.2.5穩壓裝置：當水壓小于3.0MPa，壓力波動值小于±0.05MPa；當水壓高于3.0MPa時，壓力波動值小于±0.1MPa；
3.2.6壓力傳感器：0~15Mpa。精度為±0.1MPa，分辨率為0.01MPa；
3.2.7壓力采集間隔：100ms；
3.2.8流量：16L/min。
3.3操作控制部分：
3.3.1采用計算機+PLC+模塊采集和控制；
3.3.2壓力控制和穩壓采用變頻器控制；
3.3.3保壓時間：0~99.99min可設定；
3.4整機功率：10KW
3.5外形尺寸：
3.6.1主機體積（約）長2.5m×寬0.85m×高1.65m
3.6.2整機重量：350kg。
3.7開啟壓力和啟閉壓差：

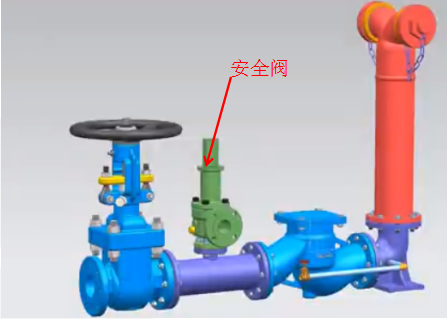

3.7.1公稱壓力為1.6MPa的接合器，安全閥的開啟力為（1.70±0.05）MPa；公稱壓力2.5MPa的接合器，安全閥的開啟力為（2.6±0.10）MPa；公稱壓力4.0MPa的接合器，安全閥的開啟壓力為（4.1±0.10）MPa；
3.7.2安全閥的啟閉壓差應不大于20%；
3.7.3公稱壓力1.6MPa和2.5MPa的接合器，安全閥的公稱通徑應不小于20mm；公稱壓力4.0MPa的接合器，安全閥的公稱通徑應不小于25mm；
